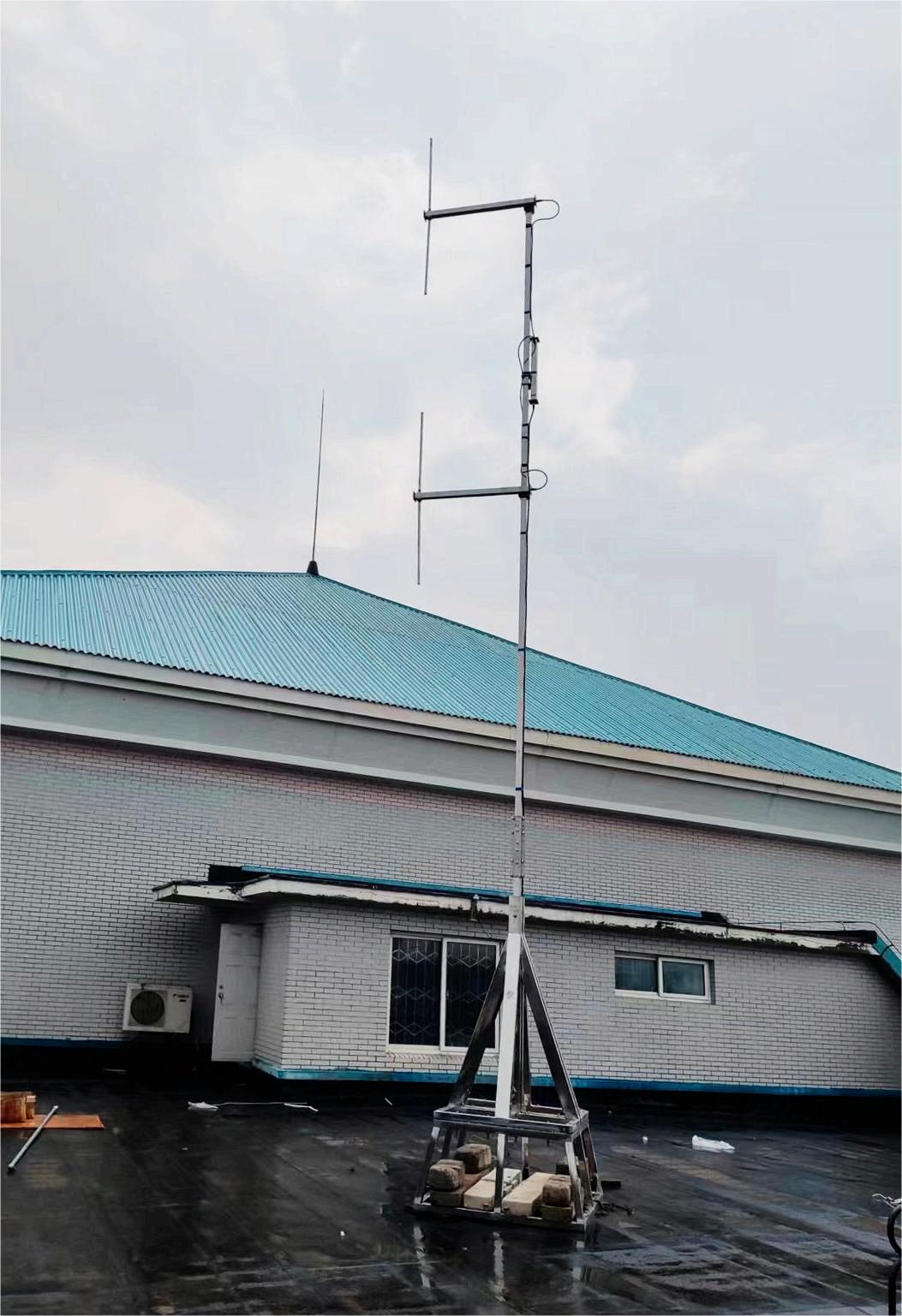

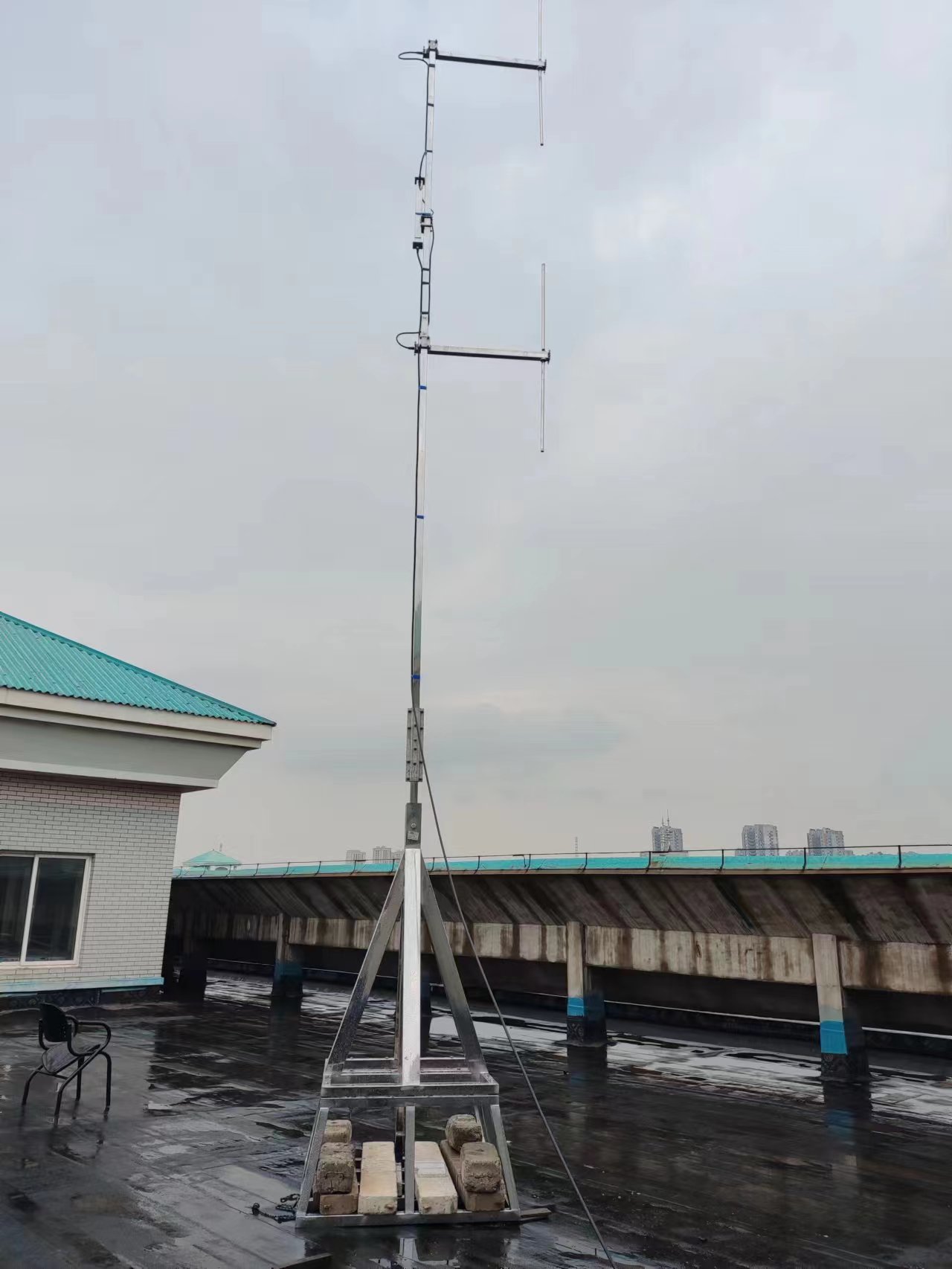

XJ-1200双层阵列天线

天线阵的工作原理可以看成是电磁波（电磁场）的叠加。对几列电磁波来讲，当它们传到同一区域时，按照叠加原理，电磁波将产生矢量叠加。叠加结果不仅与各列电磁波的振幅大小有关，而且与它们在相遇区间内相互之间的相位差有关。我们知道，电磁波的相位组成包含三部分：时间相位，空间相位，初相位。就初相位来讲，当发射天线和工作频率确定后，其初相位就是确定的，而在几列电磁波相遇的时刻，时间相位也是确定的，只有空间相位可能发生变化，因为组成天线阵列的各单元天线位置不同，各自发出的电磁波传到同一接收区域时所走的空间路径不同，这样就会造成空间相位的数值大小不相同。正是由于位于不同位置上的发射天线所发出的电磁波传到同一接收区域造成的空间相位出现差别，必然引起几列电磁波在相遇区域形成同相位叠加，总场强增强，反相位叠加，总场强削弱。若总场强的增强和削弱区域在空间保持相对固定，就相当于用天线阵改变了单个天线的辐射场结构，这就是天线阵改变辐射场大小和方向性的原理
